Poulie de 20 : fin



Un an pour passer de la petite à la grande

Ce matin je la monte, installe les 2 estropes, l’amarrage en portugaise avec bride et hop

2,2 kg

Poulie Violon

 Pour cordage de 8mm, en Robinier (Faux Acacia)

Sur une idée de Théo..

Taquets

 Les dimensions d'après le catalogue Toplicht:

En Frêne ou en Teck, à vernir.

Taquet de 300 en Orme

Congréer, limande, fourrer , bibliographie

 1/ Noeuds et Matelotage d'Anh Gloux-Boclé, Ouest France 1996

2/ Le Manuel de Matelotage § de Voilerie de G.Devillers, EMOM, 1976

Un beau pavé de 500 pages

3/Le Manuel du Gabier, Ministère de la Marine et des Colonies 1875

4/ Sur le site du Belem

http://www.greements.com/252006_fourrage.htm

Palanquer une estrope

Palanquer: c’est utiliser un palan, dans ce cas, tendre l’estrope de sorte à absorber le restant d’élasticité et tendre l’épissure carrée de cette estrope.

J’ai pour ce faire fabriqué une machine à palanquer pour les estropes de poulies.

Deux réas aux dimensions de l'estrope, un winch, et un taquet fait maison (on reviendra plus tard sur la fabrication des taquets) , le tout bien  fixé sur un bastaing. On peut remplacer un des réas par une cosse.

J'ai du rehausser le taquet.

Et là çà tire..

Il y a des pros de la photo

Poulie de 20

Changement de méthode, vu qu’il est quasi impossible de trouver du bois pour cette dimension, la poulie sera constituée de 4 pièces : 2 joues et 2 tresillons, collés et tige filetée en laiton à chaque coin.

Pour un cordage de 20 mm le réa sera un Nylon 20/102/25/15 chez Toplicht
4 tiges filetées en laiton de 6 mm avec écrou
Le tout à l’abri d’un bouchon
Axe de 14 mm

Ah tronçonner l'axe intox de 14 mm, un grand moment !

Le petit détail qui fait pas de mal

Et l'autre extrémité

Les gorges

Le réa, l'axe, les rondelles

A quelques heures du déconfinement

Poulies en bois: les dimensions

Toujours à partir de l’article de Thomas Geoffrion ici, on peut avoir les dimensions suivantes pour des poulies simples

Pour les poulies doubles voire triples ça vient...

Poulie de 14 dans le détail



Esche c’est du Frêne (Ash en anglais )

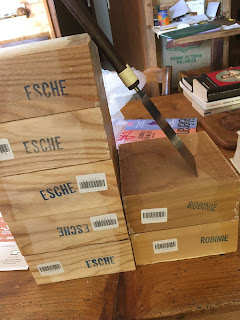

Plots de 65*150*150 chez Bordet

Traçage sur les 4 faces des mortaises et des joues

Position de l’axe vers le cul de la poulie,où sortent les cordages

Les emplacements de gorges d’estrope sont marqués

Passage à l’emporte-piece de 15 mm

La mortaise est creusée à partir de chaque côté d’abord à l’emporte pièce poursuivie au ciseau, puis à

la râpe, lime et Dremel. L’axe est creusé à partir de chaque côté.

 Un repère pour le côté où l’on introduit l’axe de 10 inox à filetage partiel ceci pour ménager le petit taraudage créé par l’introduction du boulon.

Les angles sont sciés à la scie japonaise

On ponce... à la cale , l’abrasif se trouve en rouleau de 5 m

Et on ponce ( en arrière plan la triploïde )

Au tour des gorges d’estrope

Celles de la tête débutent côté joues, à 3 cm du centre de l’axe, atteignent progressivement 12 mm de profondeur et viennent côté tête pour s’arrêter au niveau du prolongement de la face interne de la  joue correspondante

L’angle que formeront les 2 brins au niveau de la tête  sera le plus aigu possible de sorte à  pouvoir serrer au maximum la surliure contre la  tête de poulie .

Au niveau du cul de la poulie, la gorge débute au niveau de la’ partie inférieure de la’ mortaise

Passage aux gorges de cul

Elles permettront le passage des cordages vers le réa

Bain dans l’huile de lin chauffée

mise en place de l’axe ( cf un autre post)

mise en place des plaques de sécurité (30*2)

Et la réalisation de l’estrope

À suivre
